加速科技高性能数模混合信号测试设备ST2500EX精彩亮相SEMICON China 2024
阅读：1867
芯片是现代信息技术发展的重要支柱，半导体设备则是芯片产业发展的重要基石。近年来，半导体设备领域开启了国产自研的黄金浪潮，其中，测试机作为芯片测试中至关重要的核心设备之一，国产自研率较低，一直是国内半导体设备行业亟待补齐的核心短板。
在刚刚落幕的SEMICON China 2024 展会上，加速科技不仅展示了系列拳头产品，更带来了一款备受瞩目的新产品——全自研高性能数模混合信号测试设备ST2500EX。这款设备目前已量产，性能成熟稳定，媲美进口先进机型，具备卓越的高密度、高效率、高性价比等特点。当前，ST2500EX已批量入驻测试生产一线服务客户进行量产工作。

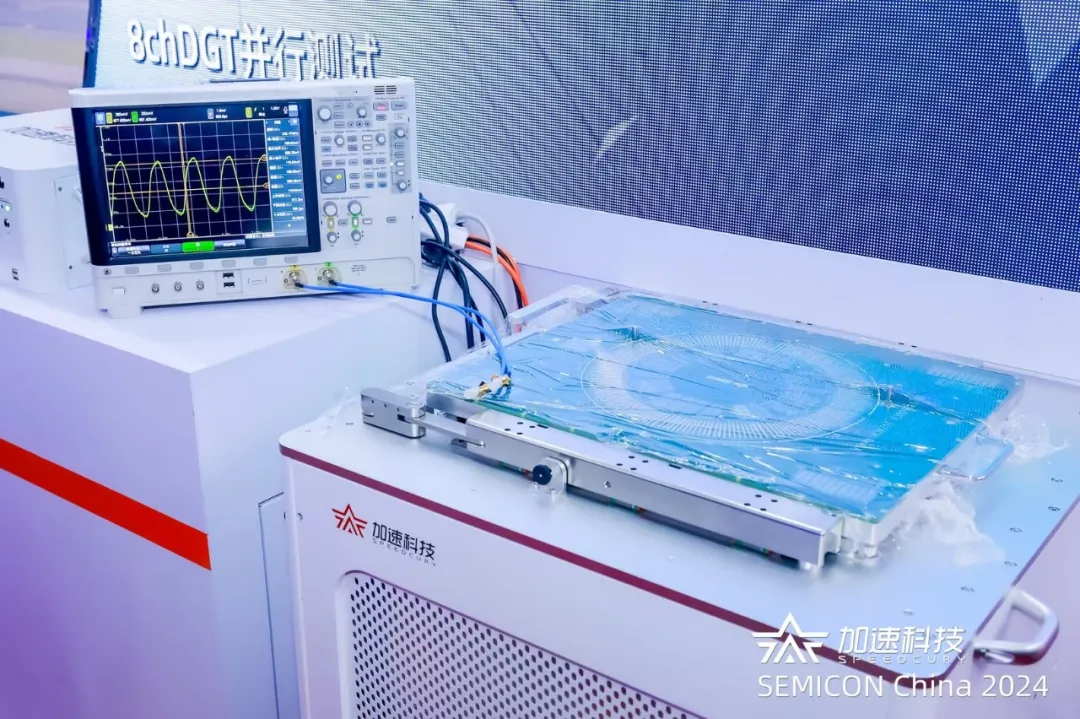

图|ST2500EX高性能数模混合信号测试设备
01 硬件资源
高性能数模混合信号测试设备ST2500EX，集成数字、模拟信号测试功能。单机台最高支持32块板卡，最高支持1024 I/O通道。设备采用Direct Docking连接方式，在大幅提升晶圆测试稳定性的同时，兼容J Type针卡，可帮助客户降低转平台治具成本。ST2500EX还具有灵活的可扩展性，为后期扩展混合信号模块、射频模块奠定了良好基础。此外，该设备兼容ST2500的功能板卡，支持250Mbps/500Mbps测试速率，面向高速多通道测试场景，具有极高性价比。

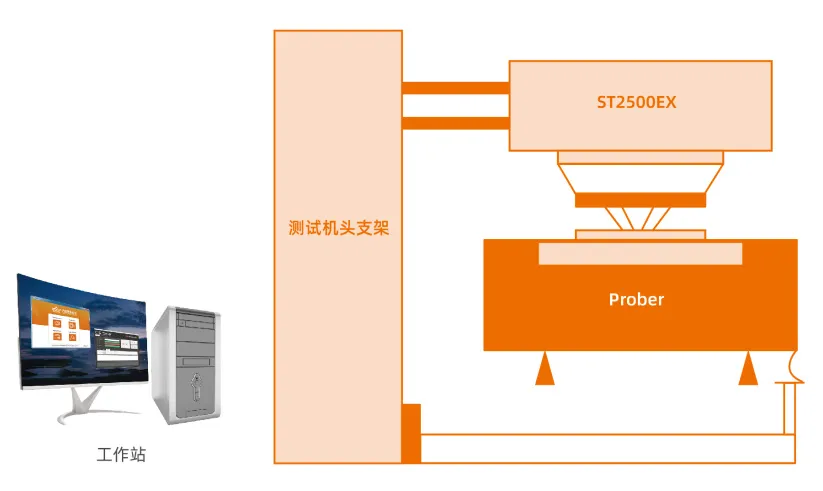

图|CP测试示意图
02 业务板卡
功能集成、测试精度、响应速度、可拓展性是测试设备的技术核心，同时，测试设备在电流、电压、电容、时间量等参数方面的测试精度、测试速度、通道和工位数也是重要的考量指标。ST2500EX在这些指标上都有着出众的表现。
图|ST2500EX演示高速信号测试
ST2500EX配置了DFB32、SMU20、MWB8等资源板卡。DFB32全功能业务板采用先进的FPGA实现，单板集成数字模拟混合信号功能，包含32个250Mbps/500Mbps数字通道，每通道192M Vector存储深度，4路DPS，4路100MHz TMU，1路2MSPS AWG，1路1MSPS DGT。在实现高性能实时测试和数据传输的同时，更实现了高精度测量。
MWB8 音频板支持 8chAWG，8chDGT 并行测试，支持差分/单端配置。板卡 AWG
通道 THD 最高可达-125dB@1V RMS，1kHz，SNR 最高可达 115dB@3.5V RMS 1KHz , 22kHz Bandwidth；输出电压的最大范围为 4V。DGT 支持差分输入，24位分辨率，256kSPS采样率；输入电压范围+/-6V，在0.5dBFS/sinewave/1KHz/with DPD/6Vrange条件下，SNR 最高105 dB，THD-115dB。
SMU20 模块有 4ch 完全独立的电压电流源，提供精密四象限恒压、恒流、测压、测流功能。电压最大范围±20V，电流最大范围±500mA。SMU20 同时支持 4ch Gang 使用，最高可以提供 2A 的电流。
03 测试软件系统
ST2500EX数模混合信号测试设备提供一整套基于Windows系统的集成开发软件。ST-IDE软件提供用户友好的开发环境，丰富的开发和调试工具（AWG、DGT、Pattern、LA等），缩短产品开发调试到量产交付生产周期。
该软件系统配套丰富的pattern转换工具，方便WGL、STIL、VCD等仿真文件转换为测试机pattern，同时支持友商平台pattern 转换，有效提高调试效率。
针对工厂量产提供专门GUI，数据实现显示监控，提供丰富的数据记录分析工具，支持定制化工厂系统测试方案，方便批量测试和对接工厂管理系统。
智能软硬件监控系统，提供故障代码，精确定位软硬件故障位置。
04 应用场景
该测试设备可以广泛应用于SOC/MCU、FLASH、EEPROM、Logic、LED Driver、CIS、PMIC等半导体晶圆、 器件测试和模块系统级测试。
未来，加速科技将继续深耕半导体测试技术领域，加大创新研发力度，跟随产业发展潮流，不断推动产品迭代和技术升级，持续为客户提供高性价比测试解决方案，赋能半导体产业发展。
