产品介绍

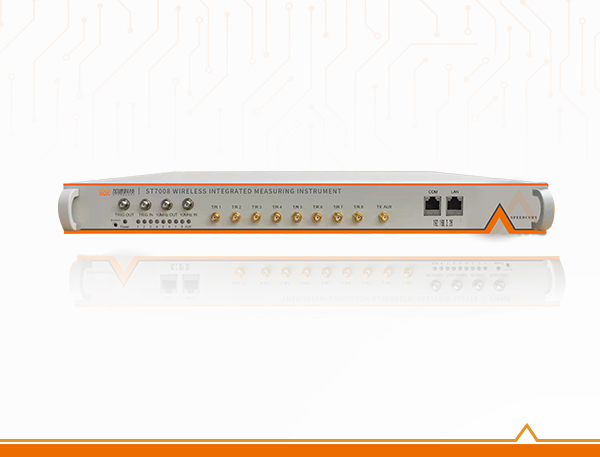

ST7008无线综合测试仪

ST7008无线综合测试仪搭配ST2500/ST5000 系列产品可提供 RF/Digital 全方位 ATE 测试解决方案。

支持BT(2.x、3.0、4.x、5.x)标准蓝牙信号测试,以及非标调制信号测试。支持WiFi(IEEE 802.11 a/b/g/n/ac/ax)测试,支持WiFi6E(6GHz)测试。可扩展其他无线协议5G NR、Zigbee、GPS等。

一台设备支持8 RF 通道、SMA、8T/8R;支持多台级联。

产品规格


外形尺寸(宽x高x深) 426mm×43.6mm×450mm (不含把手)
仪表端口 SMA,8T/8R
收/发频率范围 70MHz~7.1GHz
最大接收功率

+30dBm(CW,持续时间<1min ),典型值35dBm

接收通道带宽

20MHz(70MHZ~7.1GHz)

200MHz(400MHz~7.1GHz)

输出功率范围(CW)

70MHz~6GHz:-130dBm~-6dBm

6GHz~7.1GHz:-120dBm~-12dBm

产品关键特性

标准1U,便于系统集成

频段范围: 70MHz~7100MHz

协议支持:5G NR、LTE、WCDMA、CDMA2000、GSM/EDGE、WIFI、Bluetooth信号发送与解调

支持List Mode方式多域并行测试,可同时进行时域、频域、调制域测试

RF Port 支持 TX/RX 半双工测试和 TX 同时发射功能

集成IDE开发指令,便于与SoC系统联合开发

集成调试工具,方便快速定位问题

可靠性高、成本低、功耗低

应用场景

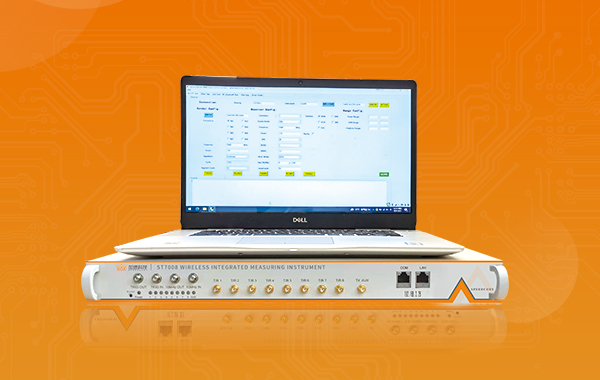

ST2500/ST5000测试系统搭配ST7008无线综合测试仪,可广泛用于蓝牙、WiFi产品等测试。
