产品介绍

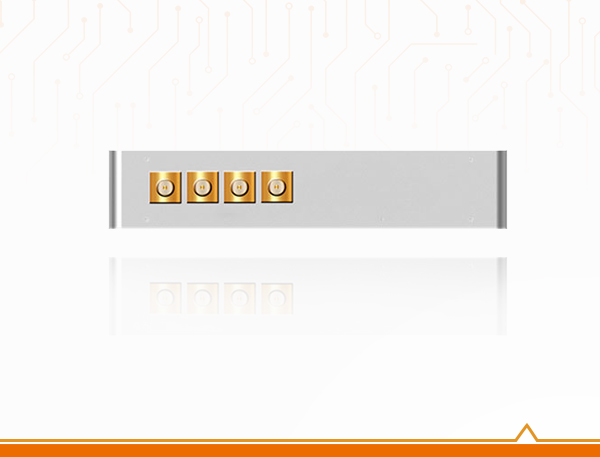

SMU20模块

SMU20模块可作为ST2500的高精度电压电流模块使用,使用时直接插入ST2500测试系统内即可。

SMU20模块有4ch完全独立的电压电流源,以及电压、电流测量单元;其中电压最大范围±20V、电流最大范围±500mA;可以提供高精度的四象限恒压、恒流源,以及电压电流测量功能。

产品规格


电压量程

±20V

 ±10V

±5V

±1V

电流量程

±500mA

 ±100mA

±10uA

±1uA

电压精度

20V量程:±6mV

10V量程:±3mV

5V量程:± 1.75mV

1V量程:± 0.65mV

电源精度

500mA量程:±750uA

100mA量程:±150uA

10uA量程: ±15nA

1uA量程: ±15nA

应用场景

SMU20模块搭配ST2500测试系统,可广泛应用PA、SW、LNA等产品的DC参数测试。
